 注剂枪
|
注剂枪是在压力作用下，将密封剂注入到密封腔，实现有效封堵的专用器具。 |
|
| |
| |
TXY-JII型机械复位注剂枪 |
|
|
| |
|
|
| |
TXY-JII型注剂枪工作原理：剂料腔装填密封剂，启动液压油泵，高压油推动活塞推杆注剂，同时弹簧压缩完成推进行程后，开启油泵卸载阀，靠弹簧恢复力，使活塞推杆复位，注剂操作简便、快捷、效率高。 |
|
| |
|
|
| |
TXY-Y型注剂枪 |
|
| |
|
|
| |
TXY-Y型注剂枪为液压复位注剂枪，注剂推进与活塞推杆复位均需启动油泵，适于环境温度适中，缓慢推进注剂的场合。
|
|
| |
|
|
| |
TXY-S型注剂枪 |
|
| |
|
|
| |
TXY-S型注剂枪特点：枪体尺寸较小，重量轻携带方便，无需另配动力源。手动旋转螺杆手柄推进注剂，操作非常简便，适用于密封剂用量较少的场合注剂密封，如机泵轴封、管道伸缩接头或阀门填料函密封施工。
|
|
| |
|
|
| |
工作连接：注剂阀（或换向接头）、螺孔注入接头—TXY-JII型注剂枪—快装接头—高压胶管—快装接头—表座接头—液压泵相接
- 备件规格：
- O形密封环：φ40X3.5
- 弹簧：φ38X5X270
|
|
| |
|
| |
|
| |
|
| |
| |
| 液压油泵 |
|
| |
液压油泵是带压密封注剂的动力源，分手动、气动、电动三种。 |
|
| |
手动液压泵 |
|
| |
手动液压泵是将手动机械能转换为液体压力能，用以推进注剂枪活塞推杆实现注剂密封的器械。 |
|
| |
|
|
|
| |
P-392液压油泵 |
SYB-1型液压油泵 |
|
| |
|
|
|
| |
P-72液压油泵 |
P-32液压油泵 |
|
| |
|
|
| |
|
|
| |
手动液压泵性能指标 |
|
| |
型号 |
额定压力 (MPa) |
流量（㎝3/次） |
操作压力(㎏) |
储油量
(㎝3) |
重量(㎏) |
外形尺寸
(长×宽×高) |
高压 |
低压 |
P-72 |
70 |
3.10 |
15.0 |
44 |
1147 |
4.0 |
612 × 140 × 141 |
P-32 |
70 |
2.60 |
13.4 |
44 |
492 |
3.6 |
418 × 140 × 145 |
P-392 |
70 |
2.47 |
11.26 |
42.2 |
900 |
4.1 |
560 × 120 × 176 |
P-84 |
70 |
2.46 |
16.22 |
47 |
2200 |
10.9 |
545 × 148 × 170 |
SYB-1 |
63 |
2.3 |
12.5 |
51 |
700 |
9.0 |
600 × 100 × 150 |
|
|
| |
| |
气动液压油泵 |
|
| |
|
|
| |

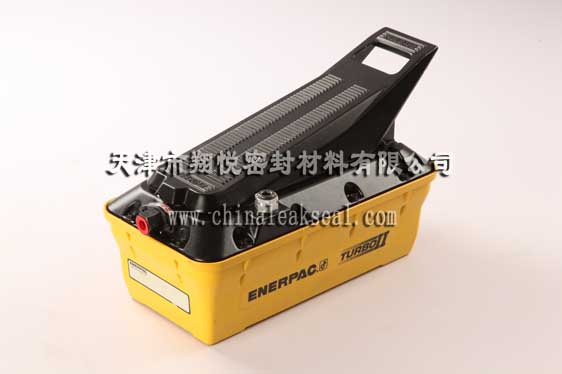

P-1102N,P-1105N
|
|
| |
气动液压油泵性能指标 |
|
| |
型号 |
额定压力／MPa |
额定排量/cm3/min |
储油量
min |
气源压力／kg/cm2
(bar) |
耗气量／cm3／min (5.2bar) |
重量／Kg |
低压 |
高压 |
P-1102N |
70 |
760 |
80 |
2081 |
2.8～10.3 |
340000 |
10 |
P-1105N |
3770 |
11.7 |
E002（货号） |
70 |
820 |
130 |
1607 |
3～12 |
|
19 |
|
|
| |
|
| |
|
| |
|
气动液压泵：是将空气压力转化为液压能，推进注剂的微型机泵。
气动泵特性：运行噪音低，降低操作者劳动强度，适于要求防爆场合密封注剂施工。 |
| |
| |
表座接头 |
|
| |
| |
| |
|
|
| |
|
|
|
|
| |
| |
90°、120°换向接头 |
|
| |
换向接头是变更注剂枪与注剂孔方向的连接构件。 |
|
| |
|
|
| |
通常提供90。、120。换向接头，当直对夹具注剂孔遇有障碍物影响接入注剂枪时，可通过转换90。或120。方位接枪顺利进行注剂操作。根据需要可提供不同转换角度的产品。 |
|
| |
| |
| |
螺孔注剂接头 |
|
| |
|
|
| |
螺孔注剂接头：是以法兰螺栓与螺孔间隙为通道注剂，接入注剂枪的连接构件。
⑴ 应用选择：施工操作时可根据法兰螺栓规格选配相应的孔径尺寸的螺孔注剂接头。
⑵ 通常提供配用于M12、M14、M16、M18、M20、M22、M24、M27、M30、M32、M34、M36规格螺栓的12种相应螺孔的螺孔注剂接头，并可根据情况制造满足特殊需要尺寸的产品。
⑶ 工作连接：注剂操作时，螺孔注剂接头与注剂枪相接。 |
|
| |
| |
紧带器 |
|
紧带器的作用是用以拉紧钢带，具有拉紧和切断功能。 |
|
| |
